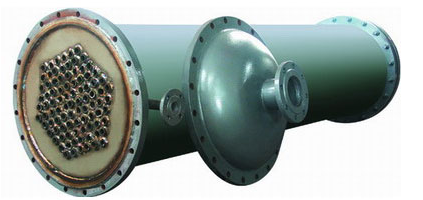

列管式冷凝器
发布时间:2016-03-25 查看次数:269
列管式换热器介绍
列管式换热器广泛用于钢铁、造纸、纺织印染、电力、冶金、化工等行业,适用于水—油换热场合,有碳钢、不锈钢等材质供用户选择。
列管换热器又称管壳式换热器,是一种通用的标准换热设备。它具有结构简单、单位体积换热面积大、坚固耐用、用材广泛、清洗方便适用性强等优点,在生产中得到广泛应用,在换热设备中占主导地位。这种换热器结构较简单,操作可靠,可用各种结构材料(主要是金属材料)制造,能在高温、高压下使用,是目前应用最广的类型。
二、结构:
管壳式换热器由壳体、传热管束、管板、折流板(挡板)和管箱等部件组成。壳体多为圆筒形,内部装有管束,管束两端固定在管板上。进行换热的冷热两种流体,一种在管内流动,称为管程流体;另一种在管外流动,称为壳程流体。为提高管外流体的传热分系数,通常在壳体内安装若干挡板。挡板可提高壳程流体速度,迫使流体按规定路程多次横向通过管束,增强流体湍流程度。换热管在管板上可按等边三角形或正方形排列。等边三角形排列较紧凑,管外流体湍动程度高,传热分系数大;正方形排列则管外清洗方便,适用于易结垢的流体。
列管式换热器根据结构特点分为以下几种。
1、固定管板式换热器:此种换热器的结构特点是两块管板分别焊壳体的两端,管束两端固定在两管板上。
2、浮头式换热器:其结构特点是两端管板之一不与壳体固定连接。可以在壳体内沿轴向自由伸缩,该端称为浮头。
3、U形管式换热器:其结构特点是只有一个管板,管子成U形,管子两端固定在同一管板上。
4、填料函式换热器:其结构特点是管板上只有一端与壳体固定,另一端采用填料函密封。
5、釜式换热器:其结构特点是在壳体上部设置蒸发空间。、
列管式换热器技术参数
换热面积:1平方、1.5平方、2平方、2.5平方、3平方
换热管长度:1500mm
工作压力:1 .0Mpa
工作温度:150℃
传热系数:水—水:1100~1400W/㎡·℃ 水—蒸汽:2300~5700 W/㎡·℃
1、用进口316L制作,换热内管规格为Φ12×1.5mm。
2、内表面电化抛光,粗糙度Ra0.2μm~Ra0.4μm,与管板氩弧焊接,焊口进行抛光处理。
3、用珍珠棉保温,外表面用304亚光板或拉丝处理。
列管式冷凝器技术参数
公称直径 |
管程数 |
管子数量 |
换热面积 公称值/计算值 |
管程通道截面积 管程通道流速为0.5m/sec时的流量m/hr |
公称压力 |
|||||
管子长度(m) |
φ25×2.5 |
|||||||||
1500 |
2000 |
3000 |
4000 |
6000 |
φ25×2 |
|||||
159 |
1 |
14 |
1.51.62 |
22.17 |
33.27 |
|
|
0.0044/0.0049 |
7.92/8.82 |
0.25 |
219 |
1 |
26 |
3/3.00 |
4/4.02 |
6/6.06 |
8/8.1 |
|
0.0082/0.0090 |
14.76/16.20 |
0.6 |
|
2 |
26 |
3/3.00 |
4/4.02 |
6/6.06 |
8/8.81 |
|
0.0041/0.0045 |
7.38/8.01 |
1.0 |
273 |
1 |
44 |
5/5.08 |
7/5.18 |
10/10.26 |
14/13.72 |
21/20.63 |
0.0138/0.0152 |
24.84/27.36 |
1.6 |
|
2 |
40 |
5/4.62 |
6/6.19 |
9/9.33 |
12/12.47 |
19/18.76 |
0.0063/0.0069 |
11.24/12.42 |
2.5 |
325 |
1 |
60 |
7/6.93 |
9/9.28 |
14/14.00 |
19/18.71 |
28/28.13 |
0.0188/0.0208 |
33.84/37.44 |
0.6 |
|
2 |
56 |
6/6.47 |
9/8.66 |
13/13.05 |
17/17.46 |
36/26.26 |
0.0088/0.0097 |
15.84/17.46 |
1.0 |
400 |
1 |
119 |
14/13.47 |
18/18.41 |
28/27.76 |
37/37.10 |
55/55.8 |
0.0374/0.0412 |
67.32/74.16 |
1.6 |
|
2 |
110 |
13/12.70 |
17/17.02 |
26/25.66 |
34/34.20 |
50/51.58 |
0.0173/0.0190 |
31.14/34.20 |
2.5 |
500 |
1 |
185 |
|
|
45/4.15 |
55/57.68 |
85/86.74 |
0.0581/0.0641 |
104.58/115.38 |
|
|
2 |
180 |
|
|
40/41.99 |
55/57.68 |
85/86.74 |
0.0283/0.0312 |
50.94/56.16 |
|
600 |
1 |
269 |
|
|
60/62.7 |
85/83.88 |
125/126.13 |
0.0845/0.0932 |
152.10/167.76 |
|
|
2 |
266 |
|
|
60/32.05 |
80/82.94 |
125/14.72 |
0.0418/0.0461 |
75.24/83.98 |
|
700 |
1 |
379 |
|
|
90/88.41 |
120/118.17 |
175/177.71 |
0.0091/0.1313 |
214.38/236.34 |
|
|
2 |
358 |
|
|
85/83.51 |
110/111.62 |
165/167.85 |
0.0562/0.0620 |
101.16/111.60 |
|
800 |
1 |
511 |
|
|
120/119.20 |
160/159.16 |
240/239.60 |
0.1605/0.1770 |
288.90/318.60 |
|
|
2 |
488 |
|
|
115/113.83 |
150/152.16 |
230/228.81 |
0.0767/0.0845 |
138.06/152.10 |
|
900 |
1 |
649 |
|
|
150/151.39 |
200/202.36 |
305/304.3 |
0.2039/0.2248 |
367.02/404.46 |
|
|
2 |
630 |
|
|
145/146.96 |
195/196.44 |
295/295.40 |
0.0990/0.1091 |
178.20/196.38 |
|
1000 |
1 |
805 |
|
|
185/187.78 |
250/251.00 |
375/377.45 |
0.2529/0.2788 |
455.22/501.74 |
|
|
2 |
792 |
|
|
185/184.75 |
245/246.95 |
370/371.36 |
0.1244/0.1374 |
223.92/246.96 |
|
列管式换热器适用范围
列管式换热器适用于化工、石油、医药、食品、轻工、冶金、焦化等行业的液和液,汽和汽,汽和液的对流传热,蒸汽冷凝和液体蒸发传热等换热冷凝流程。
